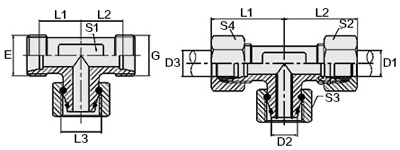

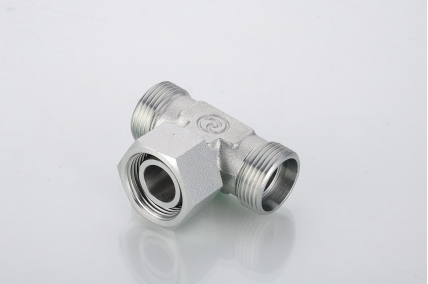

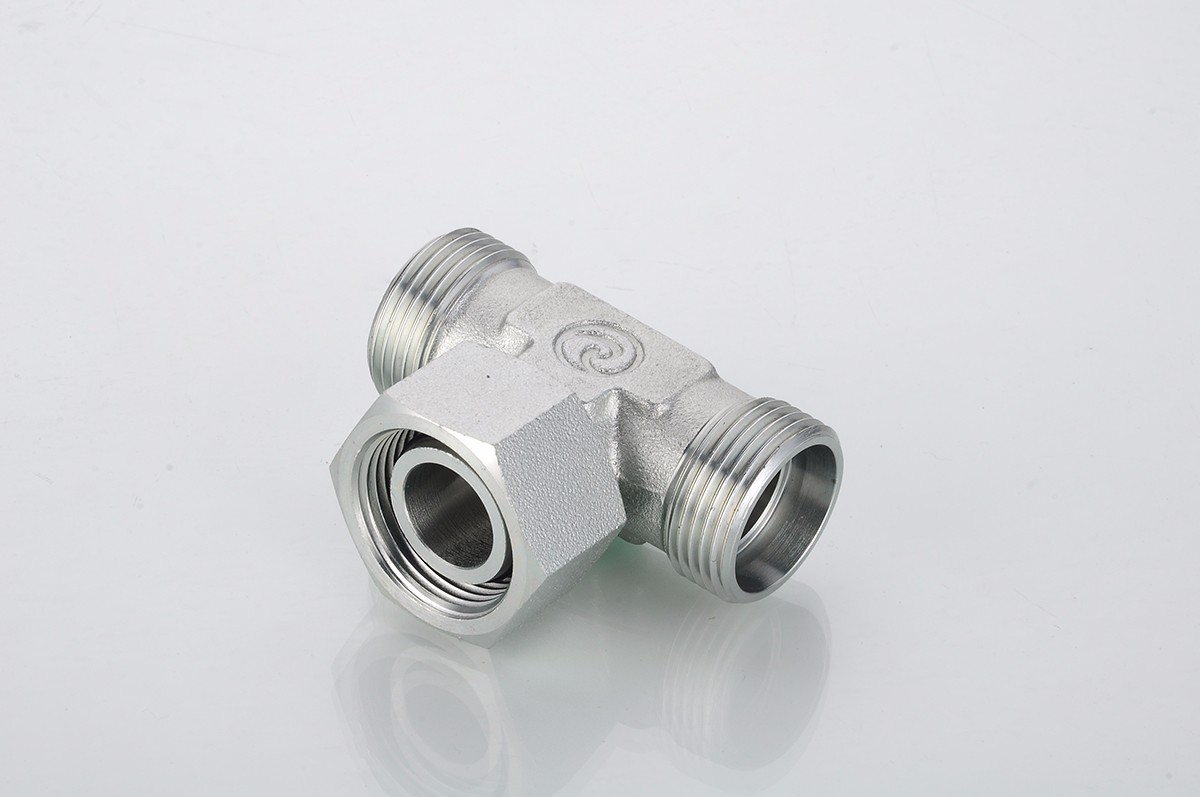

代号 | 螺纹 THREAD | 管子外径 TUBE O.D. | 尺寸 DIMENSIONS | 压力等级 | ||||||
PART NO. | E,G | F | D1 | D2 | l1,l2 | L1,L2 | S1 | S2,S4 | S3 | Mpa |
BC-12W | M12X1.5 | M12X1.5 | 6 | 6 | 13 | 28 | 11 | 14 | 14 | 31.5轻系列L |
BC-14W | M14X1.5 | M14X1.5 | 8 | 8 | 15 | 30 | 14 | 17 | 17 | |
BC-16W | M16X1.5 | M16X1.5 | 10 | 10 | 15.5 | 30.5 | 14 | 19 | 19 | |
BC-18W | M18X1.5 | M18X1.5 | 12 | 12 | 18 | 33 | 17 | 22 | 22 | |
BC-22W | M22X1.5 | M22X1.5 | 15 | 15 | 23 | 38 | 22 | 27 | 27 | |
BC-26W | M26X1.5 | M26X1.5 | 18 | 18 | 25 | 41.5 | 27 | 32 | 32 | |
BC-30W | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 27 | 36 | 36 | 16轻系列L |
BC-36W | M36X2 | M36X2 | 28 | 28 | 31.5 | 48 | 33 | 41 | 41 | |
BC-45W | M45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 41 | 50 | 50 | |
BC-52W | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 48 | 60 | 60 | |
BD-14W | M14X1.5 | M14X1.5 | 6 | 6 | 17 | 32 | 14 | 17 | 17 | 63重系列S |
BD-16W | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 14 | 19 | 19 | |
BD-18W | M18X1.5 | M18X1.5 | 10 | 10 | 18.5 | 35 | 17 | 22 | 22 | |
BD-20W | M20X1.5 | M20X1.5 | 12 | 12 | 18.5 | 35 | 17 | 24 | 24 | |
BD-22W | M22X1.5 | M22X1.5 | 14 | 14 | 23 | 41 | 22 | 27 | 27 | |
BD-24W | M24X1.5 | M24X1.5 | 16 | 16 | 22.5 | 41 | 22 | 30 | 30 | 40重系列S |
BD-30W | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 27 | 36 | 36 | |
BD-36W | M36X2 | M36X2 | 25 | 25 | 31 | 55 | 36 | 46 | 46 | |
BD-42W | M42X2 | M42X2 | 30 | 30 | 32.5 | 61 | 41 | 50 | 50 | |
BD-52W | M52X2 | M52X2 | 38 | 38 | 40.5 | 71.5 | 48 | 60 | 60 | 31.5重系列S |
