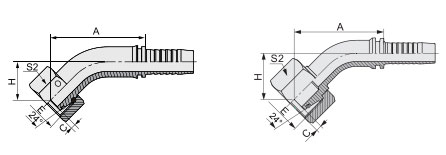

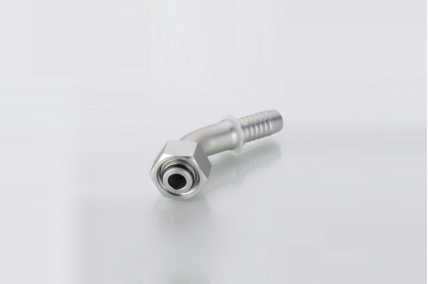

代号 | 螺纹E | 胶管 HOSE BORE | 管子外径 | 〇 形圈 | 尺寸 DIMENSIONS | ||||
PART NO. | THREAD E | 公称内径 DN | 标号 DASH | TUBE O.D. | O RING | A | C | H | S2 |
20541-14-04W | M16X1.5 | 6 | 04 | 6 | O04.5X1.5 | 43 | 1 | 21.3 | 17 |
20541-16-04T | M16X1.5 | 6 | 04 | 8 | O06.5X1.5 | 43.2 | 1.8 | 21 | 19 |
20541-16-05W | M16X1.5 | 8 | 05 | 8 | O06.5X1.5 | 46 | 1.5 | 22.2 | 19 |
20541-18-04T | M18X1.5 | 6 | 04 | 10 | O08.0X1.5 | 43.4 | 2 | 21.3 | 22 |
20541-18-06W | M18X1.5 | 10 | 06 | 10 | O08.0X1.5 | 48 | 1.8 | 23.5 | 22 |
20541-20-06T | M20X1.5 | 10 | 06 | 12 | O10.0X15 | 47.8 | 2.5 | 27.2 | 24 |
20541-20-08W | M20X1.5 | 12 | 08 | 12 | O10.0X1.5 | 62.1 | 2.5 | 25.3 | 24 |
20541-22-06T | M22X1.5 | 10 | 06 | 14 | O11.0X2.0 | 49.6 | 2.5 | 25.8 | 27 |
20541-22-08W | M22X1.5 | 12 | 08 | 14 | O11.0X2.0 | 60.7 | 2.5 | 25.7 | 27 |
20541-24-06T | M24X1.5 | 12 | 08 | 16 | O13.0X2.0 | 50 | 3 | 26.5 | 30 |
20541-24-08T | M24X1.5 | 16 | 10 | 16 | O13.0X2.0 | 61.5 | 3 | 28.2 | 30 |
20541-30-10T | M30X2 | 16 | 10 | 20 | O16.3X2.4 | 71.2 | 5 | 32.8 | 36 |
20541-30-12W | M30X2 | 20 | 12 | 20 | O16.3X2.4 | 80.3 | 3 | 33.7 | 36 |
20541-36-12T | M36X2 | 20 | 12 | 25 | O20.3X2.4 | 81.2 | 5.2 | 44.2 | 41 |
20541-42-12T | M42X2 | 20 | 12 | 30 | O25.3X2.4 | 81.7 | 3.9 | 44.2 | 50 |
20541-42-16T | M42X2 | 25 | 16 | 30 | O25.3X2.4 | 88.6 | 3.9 | 34.4 | 50 |
20541-52-20T | M52X2 | 32 | 20 | 38 | O33.3X2.4 | 103.4 | 6.5 | 41.2 | 60 |
20541-52-24T | M52X2 | 40 | 24 | 38 | O33.3X2.4 | 115.9 | 6.5 | 45.1 | 60 |
